Разъемы ZH с шагом 1,5 мм

Разъем JST ZH с шагом 1,5 мм

• Разъем JST ZH 1,5 мм - это компактный низкопрофильный разъем, широко используемый во многих сервоприводах, регуляторах скорости и микроприемниках от бытовой электроники до автомобильной, медицинской техники и обычных бытовых приборов.
• Scondar предлагает 1,5-миллиметровые разъемы JST ZH с количеством цепей от 2 до 17, на которых концы проводов могут быть предварительно зачищены и лужены, готовые к пайке.
• Этот разъем закрывается замком обжимного типа, разработанным компанией Scondar, и имеет специальную конфигурацию, которая предотвращает перевернутое введение.
• Обеспечивает ток до 1,0 А на контакт и напряжение до 50 В для американских проволочных калибров (AWG) #28, #29, #30, #31 и #32

Обеспечивает гибкость дизайна в различных конфигурациях

Scondar предлагает разнообразные модели разъемов 1,5 Pitch с различными размерами, с верхним или боковым входом, которые могут соответствовать вашим конкретным потребностям. Конфигурация с верхним входом имеет минимальную монтажную высоту и глубину 3,5 мм x 5,6 мм соответственно; а конфигурация с боковым входом имеет минимальную монтажную высоту и глубину 3,7 мм x 7,1 мм соответственно.

Разнообразие моделей на выбор

В дополнение к вышеупомянутой гибкости конфигураций разъема с шагом 1,5 мм, Scondar также предлагает этот разъем с различным количеством цепей от 2 до 17, что может удовлетворить ваши конкретные потребности.

Дополнительный уровень долговечности изделий и надежности разъемов

При креплении проводов к плате не использовался сплав, а применялся метод обжима, который делает их более гибкими и механически прочными. Обжимки хорошо сконструированы, чтобы быть герметичными, не позволяя кислороду и влаге проникать к металлам, вызывая коррозию. Таким образом, коннектор можно легко снять с головки, не придерживая провода. Кроме того, это предотвращает легкое отсоединение кабелей из-за запутанной трассы, больших нагрузок или вибрации.

Усовершенствования для надежных и прочных терминалов

Надежное электрическое соединение, даже в условиях низкого тока и напряжения, гарантируется благодаря конструкции с двумя точечными контактами.

Совместимость с другими вытесняющими разъемами

Разъем ZH 1,5 мм полностью совместим с разъемом ZR для смещения изоляции.

Возможность поверхностного монтажа с прочными накладками под пайку

Два паяльных язычка обеспечивают надежное соединение заголовка с печатной платой и служат в качестве разгрузки от натяжения для хвостов припоя SMT, сводя к минимуму вероятность разрушения паяных соединений.

Оптимизированная функция защиты от поражения электрическим током

Благодаря улучшенным характеристикам коннектор способен выдерживать напряжение 500 В переменного тока в минуту, что означает, что изоляция достаточна для защиты пользователя от поражения электрическим током, перегрева и возгорания.

Материал и отделка Savvy

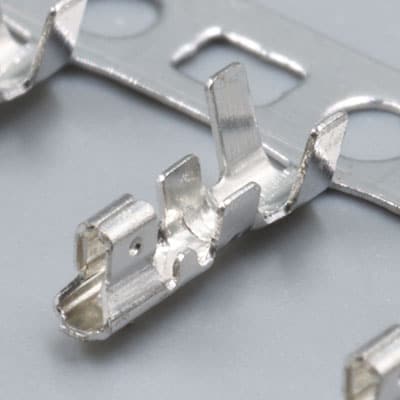

Контакт коллектора изготовлен из медного сплава, покрытого оловом поверх фосфористой бронзы.

Корпус изготовлен из Nylon66 UL94V-0 натурального цвета слоновой кости. Эти корпуса могут быть как с выступами, так и без них.

Пластина изготовлена из нейлона66/46 UL94V-0.

Паяльные выступы изготавливаются из латуни, меди с покрытием или оловом. Эти два паяльных язычка обеспечивают надежное соединение заголовка с печатной платой и служат в качестве разгрузки от натяжения для хвостов припоя SMT, сводя к минимуму вероятность разрушения паяных соединений.

Широкий диапазон температур при относительно низком сопротивлении изоляции и контактов

В центре контакта имеется углубление, которое обеспечивает надежный контакт и низкое контактное сопротивление в любое время. Сопротивление изоляции и контактное сопротивление составляют 100 М Омега в минуту минимум и 20 М Омега максимум, соответственно.

Диапазон температур для этого разъема составляет от -25 до +85 градусов Цельсия. Этот диапазон основан на повышении температуры при увеличении тока.

Применяется в проводке шасси и трансмиссии

Разъем с шагом 1,5 мм может использоваться для работы с переменным и постоянным током с номинальной силой тока 1,0 ампер и напряжением 50 вольт. Он применяется как в проводке шасси, так и в проводке передачи энергии.

Тонкая проволока пригодна для использования

Соединитель может использоваться с проводами AWG в диапазоне от #28 до #32. Это относится к проводам диаметром от 0,2 мм до 0,32 мм. Тонкие провода, такие как эти, могут помочь при прокладке.

Полностью закрытый заголовок

Головка разъема обернута тонкой пластиковой направляющей, которая предотвращает ошибки при подключении кабеля и обеспечивает хорошее направление для сопрягаемого разъема.

Двойная U-образная секция

Двойная U-образная секция или твинаксиальный кабель имеет пару изолированных проводников, где проводники идут параллельно друг другу. Такой кабель обычно используется при высокоскоростной мультиплексированной передаче со сбалансированным режимом в больших компьютерных системах, где сигналы передаются по обоим проводникам в U-образной конфигурации. Это обеспечивает надежное соединение и большую помехоустойчивость.

Упаковка товара

Корпус и пластины поставляются по 1000 штук в упаковке.

Для терминала предлагается упаковка по 15 000 штук в мешке.

Для жгута проводов, вы можете попросить пользовательские материалы с 1000 шт.

Подходит для микроэлектронных систем

Шаг 1,5 мм является лучшим выбором для плотно заполненных электронных систем благодаря своей небольшой конфигурации с квадратными краями, прочности и ударопрочности.

Удовлетворяет потребности в силовых, сигнальных и заземляющих контактах

Разъем с шагом 1,5 мм может выполнять функции либо силовых, либо сигнальных контактов, либо одновременно силовых и сигнальных контактов, либо сигнальных и заземляющих контактов. Жгут проводов соединяет печатную плату с различными компонентами, которые передают сигналы и питание на другие электронные устройства.

Безопасность и надежность

Разъемы с шагом 1,5 мм обеспечивают безопасность, защиту и производительность системы благодаря соединенным металлическим проводам и многочисленным точкам заземления, предотвращающим пожар, повреждение компонентов, перегрев и возможное поражение электрическим током.

Продукт не содержит запрещенных химических веществ в концентрациях, не соответствующих стандартам ROHS. Таким образом, с компонентами изделия можно работать при высоких температурах, необходимых для бессвинцовой пайки.

Малогабаритная робототехника

Разъемы с шагом 1,5 мм находят свое применение в деталях наборов для конструирования роботов, сенсорных системах роботов, микроконтроллерах и системах питания, часто встречающихся в учебных заведениях и лабораториях. Даже для любителей и энтузиастов это важный разъем, который просто необходим.

Популярность подключения аккумуляторов

Разъемы с шагом 1,5 мм также популярны в аккумуляторах, например, в аккумуляторных батареях, балансирах, схемах батарейных элиминаторов. Соединения аккумуляторов зависят от способности пропускать надежный и прочный ток. Это предотвращает перегрев цепи и падение напряжения.
