Разъемы с шагом 2,54 мм

Разъемы с шагом 2,54 мм (0,100″)

Линейка надежных низкопрофильных разъемов Scondar высокой плотности

Линейка разъемов Scondar с шагом 2,54 мм отличается прочностью и рассчитана на работу в условиях повышенной вибрации, имеет немного более высокую головную часть, полностью закрытую кожухом (может быть снята в зависимости от требований электроники), корпуса высокого давления и применение улучшенного TPA. Разъемы с шагом 2,54 мм более прочны и надежны, чем другие разъемы с меньшим шагом, но при этом сохраняют свои свойства для низкопрофильных приложений для передачи сигналов и мощности.

Scondar предлагает широкий выбор разъемов с шагом 2,54 мм для решения задач по соединению проводов с платой, которые соответствуют спецификациям фирменных и известных электронных разъемов, таких как разъем Molex KK 254, Amp, Dupont и Molex SL. Клиентам также могут быть предложены решения по изготовлению жгутов проводов и кабельных сборок на заказ.

Разъем Molex KK® 2.54

KK с шагом 2,54 мм - это прочный электронный разъем Molex для применения на печатных платах, с вертикальными головками и прямым фрикционным замком, обеспечивающим надежное сопряжение и удержание при сопряжении, что делает их пригодными для использования в жестких условиях с большим количеством движений. Корпуса изготовлены из красного сплава UL 94V-0, который обладает сбалансированными свойствами высокой прочности, высокой жесткости, высокой вязкости, устойчивости к истиранию и хорошей поверхности, что делает его лучшим выбором для автомобильной и электрической/электронной промышленности.

Серия KK 2.54 совместима с серией разъемов Cross Molex 2510. Кроме того, разъем обеспечивает хороший ток 3,0 А AC/DC и доступен в 2-20 позициях, принимая диапазон от 22 AWG до 28 AWG. Он имеет поляризованную функцию сопряжения, которая предотвращает любое неправильное сопряжение жгута проводов с коллектором.

Модульный разъем Molex SL™

Модульная система разъемов SL - это разъемы серии 2.54, включающие в себя высокотемпературные LCP-заголовки, способные выдерживать процесс расплавления, что позволяет автоматизировать заделку на печатных платах. Эта серия разъемов поставляется со встроенным замком TPA и CPA, который обеспечивает надежную фиксацию, которая остается на месте во время работы и перемешивания печатной платы.

Molex SL совместим с продуктами C-Grid и KK, что делает его универсальным решением для удовлетворения широкого спектра конструкторских потребностей. Этот низкопрофильный разъем с поляризованной конструкцией и замком обжимного типа рассчитан на 2,5 А переменного/постоянного тока и рассчитан на 22-26 AWG. Контакты выполнены из луженой фосфористой бронзы, которые могут быть двухрядными и многоконтактными (до 40 контактов), с повышенной плотностью 30%, чтобы выдерживать механические нагрузки в зоне монтажа.

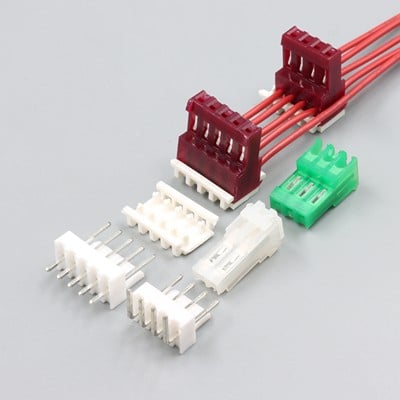

AMP543 Разъем с шагом 2,54

Разъем AMP с шагом 2,54 применяется для массовой заделки проводов в розетках IDC в самых разных областях применения. Эти разъемы оснащены двухлучевыми полостями для контактов IDC, что устраняет необходимость зачистки провода. Разработанные для укладки в стопки, они имеют формованные ребра корпуса, предотвращающие обратное сопряжение, и полностью поляризованы. Смазанные контакты являются частью защиты от коррозии.

С различным количеством контактов на выбор (от 2 до 32 позиций), обеспечивая 2,5 А на контакт для AWG #28 - #30, эти разъемы 2,54 AMP оптимальны для массового подключения. Они широко используются в автомобильной промышленности для систем шасси, информирования водителя, систем безопасности и кузовных систем. Они также используются в электронной промышленности для настольных ПК, ноутбуков и серверов в качестве ценного электронного компонента.

AMP 280358 Корпус

AMP 280358 от TE - это корпус двухсторонней розетки для разъемов с шагом 2,54 мм, изготовленный из термопластика с медной контактной базой. Особенности этого корпуса включают в себя фрикционную защелку, которая плотно защелкивается с сопрягаемым компонентом, а также материал корпуса, соответствующий стандарту UL94V-1.

AMP 171822 Корпус

AMP 171822 от TE - это корпус серии EI с шагом 2,54 мм, однорядный/двухрядный, предназначенный для использования с контактами 170262 и 170263. Он изготовлен из термопластика с медным основанием для контактов. В центре корпуса расположен фиксирующий выступ, позволяющий легко маневрировать коннектором в корпусе и легко осуществлять одношаговую сборку.

Он специально изготовлен для разъемов с шагом 2,54 мм и номинальным током 3,0 А, работающих при напряжении 250 В переменного тока, 350 В постоянного тока.

Коннектор Dupont 2.54

Разъем Dupont с шагом 2,54 мм - это низкопрофильный разъем, обеспечивающий ток 3,0 А для WG #22 - #28, доступный в количестве от 1 до 40 позиций от 2*1 до 2*40, подходящих для систем передачи энергии или проводки шасси. Scondar предлагает замок обжимного типа и конфигурацию, которая предотвращает перевернутую вставку.

Разъем Dupont 2.54 имеет гибкую клеммную колодку и укладчики для укладки на плату. Он выпускается как с закрытым, так и с незакрытым коллектором, с конфигурациями для сквозных отверстий, SMT или смешанных технологий и прессовой посадки. Кроме того, они предназначены для вертикального, перпендикулярного или копланарного сопряжения и предлагаются с широким спектром стандартных опций, таких как поляризация, фиксирующие зажимы и выравнивающие штифты.

Компоненты разъемов 2,54 мм

Жилье

Корпус разъема обеспечивает электрическую изоляцию между контактами и между контактом и внешней цепью. Диэлектрическое выдерживаемое напряжение (DWV) обычно проверяет номинальное напряжение разъема.

Хорошо продуманный корпус удерживает контакты разъема, обеспечивая беспроблемное сопряжение и рассоединение. Расстояние между контактами также фиксируется корпусом. Ползучесть (расстояние электрического прослеживания по поверхности) и зазор (линейное расстояние "прямой видимости") также поддерживаются корпусом.

Корпус продуман таким образом, чтобы обеспечить эффективную передачу сигналов и энергии и в то же время обеспечить определенный уровень защиты электрических контактов от воздействия окружающей среды.

Scondar изготавливает корпус из нейлона 66 - материала, который широко используется, когда требуется высокая механическая прочность, жесткость, стабильность при изменении температуры. Именно поэтому все разъемы Scondar выдерживают широкий диапазон температур от -35 до 85 градусов Цельсия.

Кроме того, корпус отливается из натуральной слоновой кости по стандарту UL94V0 и соответствует требованиям RoHS, что позволило пройти тест на воспламеняемость электроники. Таким образом, разъемы производства Scondar идеально подходят для использования в прочных электронных устройствах, выдерживающих высокие нагрузки окружающей среды. Кроме того, корпус может поставляться как с выступами, так и без них, в зависимости от потребностей и спецификаций заказчика.

Заголовок

Контакт коллектора изготовлен из медного сплава, покрытого оловом поверх фосфористой бронзы.

Терминал

Клеммы разъемов Scondar изготовлены из фосфористой бронзы с лужением. Толщина клемм составляет 0,12-0,15 мм в зависимости от типа разъема 1,0 мм, а стандартные катушки - 20 000 штук на катушку.

Оловянное покрытие

Оловянное покрытие менее дорогостоящее и, как правило, применяется в устройствах с силой тока более 0,5 А, где требуется высокая цикличность.

Фосфористая бронза

Фосфористая бронза прочнее латуни и обладает лучшими пружинящими свойствами, что позволяет использовать ее в небольших контактах, где лучше всего использовать ее механические свойства. Этот материал обычно используется в сигнальных разъемах с малым и средним шагом и разъемах умеренной мощности.

Обеспечение качества компонентов

Как Scondar делает надежные и совместимые разъемы 100%

Качество лежит в основе стандартов Scondar, где производство сертифицировано по стандартам UL и ISO 9001:2008. Scondar гарантирует, что материалы и компоненты всегда отвечают требованиям заказчиков благодаря номеру файла UL и сертификации ISO.

Сборки проходят испытания 100%, гарантирующие надежность и соответствие требованиям. В зависимости от типа кабельной сборки применяется целый ряд соответствующих испытаний. Примерами являются: Короткое замыкание или обрыв, прерывистое замыкание, неправильное подключение. Hi-Pot, статическая нагрузка для снятия напряжения, испытание на изгиб, усилие отрыва обжима, усилие удержания контакта в корпусе и твердость пластика.

Отдельные дискретные провода очищаются от изоляции, обжимаются, а затем вставляются в корпус с внутренней стороны для завершения сборки. Готовый узел сопрягается с наружным коллектором печатной платы, который предлагает варианты замковых, фиксированных и поляризованных разъемов.

Жгут проводов/кабель в сборе

Во многих случаях жгуты проводов или кабельные сборки необходимы для сжатия массы проводов, протянутых на большое расстояние. Скрепление проводов в кабельные сборки позволяет лучше защитить их от негативного воздействия вибраций, истирания и влаги.

Провода Scondar выпускаются в негибком жгуте, что позволяет оптимизировать пространство и обеспечить безопасность, сократить время монтажа и стандартизировать процесс установки электронных схем. Их позитивная защелка обеспечивает лишь незначительное увеличение усилия отсоединения клемм.

Реализованные в разъемах решения для "слепого" сопряжения позволяют соединять системы разъемов без визуального выравнивания. Серия разъемов Scondar имеет сверхпрочную конструкцию с кожухом, обеспечивающую положительную поляризацию для облегчения применения глухого сопряжения. Scondar полностью соответствует спецификациям системы разъемов для глухих соединений, что обеспечивает более эффективную систему соединения и помехоустойчивость.

Калибр провода

Для разъемов 2,54 мм толщина проводов, которые могут быть использованы при номинальном токе и напряжении, находится в диапазоне AWG #22-28. В следующей таблице представлены характеристики этих калибров проводов.
