Разъемы PanelMate с шагом 1,25 мм

Системный разъем PanelMate™ 1,25 мм от Molex

• Molex PanelMate™ с шагом 1,25 мм - это производная от 1,25-миллиметрового PicoBlade с тем же номинальным током и напряжением, но с ультранизким профилем, подходящим для плоских дисплеев.
• Главное достоинство этого типа разъемов по сравнению с другими - очень тонкий корпус, занимающий минимальную высоту 1,90 мм.
• Он предназначен для плоских ЖК-дисплеев, таких как развлекательные дисплеи, бытовая электроника, персональные компьютеры и мобильные устройства, размеры которых могут достигать 10 сантиметров и ниже.
• Этот разъем закрывается замком обжимного типа, разработанным компанией Scondar, и имеет специальную конфигурацию, которая предотвращает перевернутое введение.
• Как и коннектор с шагом 1,25 мм, он также подходит для плотного размещения электронных устройств благодаря малому диаметру проводов и легкой конструкции.
• Обеспечивает номинальный ток до 1,0 А на контакт для американских проволочных калибров (AWG) #26, #27, #28, #29, #30, #31 и #32

Занимает меньше места, имеет ультранизкий дизайн

Scondar предлагает этот разъем Molex PanelMate с шагом 1,25, габаритные размеры которого составляют 6,2 мм x 9,47 мм x 1,8 мм, а высота сопряженного профиля - 1,90 мм.

Изменение количества цепей

Scondar также предлагает различные модели этого разъема с разным количеством контуров - от 2 до 16, 20 и 30, которые подойдут для ваших конкретных нужд.

Прочная конструкция изделия

При креплении проводов к плате не использовался сплав, а применялся метод обжима, который делает их более гибкими и механически прочными. Обжимы хорошо сконструированы, чтобы быть герметичными, не позволяя кислороду и влаге проникать к металлам, вызывая коррозию.

Таким образом, разъем можно легко снять с головки, не удерживая провода. Кроме того, это предотвращает легкое отсоединение кабелей из-за запутанной трассы, больших нагрузок или вибрации.

Надежный терминал

Надежное электрическое соединение, даже в условиях низкого тока и напряжения, гарантируется благодаря конструкции с двумя точечными контактами.

Оптимизированная функция защиты от поражения электрическим током

Благодаря улучшенным характеристикам коннектор способен выдерживать напряжение 500 В переменного тока в минуту, что означает, что изоляция достаточна для защиты пользователя от поражения электрическим током, перегрева и возгорания.

Материал и отделка

Контакт коллектора изготовлен из медного сплава, покрытого оловом поверх фосфористой бронзы.

Корпус изготовлен из Nylon66 UL94V-0 натурального цвета слоновой кости. Эти корпуса могут быть как с выступами, так и без них.

Пластина изготовлена из нейлона66/46 UL94V-0.

Паяльные вкладки изготавливаются из латуни, меди с покрытием или оловом.

Возможность поверхностного монтажа с прочными накладками под пайку

Два паяльных язычка обеспечивают надежное соединение заголовка с печатной платой и служат в качестве разгрузки от натяжения для хвостов припоя SMT, сводя к минимуму вероятность разрушения паяных соединений.

Температурный диапазон, сопротивление изоляции и контактов

Особенностью разъема с шагом 1,25 мм является то, что он выдерживает более низкие температуры, чем разъемы с шагом 0,8 мм и 1,0 мм, что делает его более подходящим для оборудования, которое испытывает широкий диапазон перепадов температур. Диапазон температур для этого разъема составляет от -40 до +85 градусов Цельсия. Этот диапазон основан на повышении температуры при увеличении тока.

Сопротивление изоляции и контактное сопротивление составляют минимум 100 М Омега в минуту и максимум 20 М Омега, соответственно.

Сверхтонкая проволока пригодна для использования

Соединитель может использоваться с проводами AWG в диапазоне от #26 до #32. Это относится к проводам диаметром от 0,22 мм до 0,4 мм. Сверхтонкие провода, такие как эти, могут помочь при прокладке.

Зачехленный заголовок

Головка разъема обернута тонкой пластиковой направляющей, которая предотвращает ошибки при подключении кабеля и обеспечивает хорошее направление для сопрягаемого разъема.

Двойной U-образный паз/контакт в стиле вилки

Двойная U-образная секция, твинаксиальный кабель или кабель типа tuning-fork имеет пару изолированных проводников, где проводники идут параллельно друг другу. Такой кабель обычно используется при высокоскоростной мультиплексированной передаче сигналов в сбалансированном режиме в больших компьютерных системах, где сигналы передаются по обоим проводникам в U-образной конфигурации. Это обеспечивает надежное соединение и большую помехоустойчивость.

Упаковка товара

Корпус и пластины поставляются по 1000 штук в упаковке.

Для терминала предлагается упаковка по 15 000 штук в мешке.

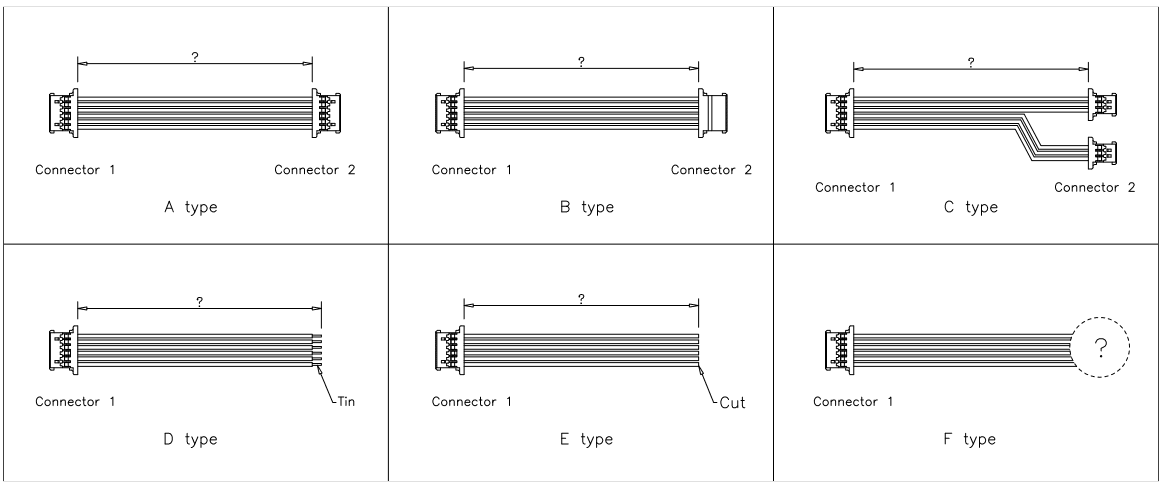

Для жгута проводов, вы можете попросить пользовательские материалы с 1000 шт.

Компактный и более плотный дизайн

По сравнению с Molex 1,25 мм PicoBlade, 1,25 мм PanelMate изготовлен с меньшим количеством заполнителей, что делает его более плотным, гибким и менее жестким, чем PicoBlade.

Благодаря очень тонкой конструкции розеток с шагом 1,25 мм PanelMate является лучшим выбором для плоских дисплеев.

Возможность обеспечения высокого разрешения для дисплеев портативных гаджетов

С тех пор как коннектор PanelMate 1,25 мм стал популярным в плоскопанельных дисплеях, он играет важную роль в производстве дисплеев высокого разрешения в портативных потребительских продуктах, таких как планшеты, смартфоны, цифровые фотоаппараты, видеокамеры, фотоаппараты "точка-и-стрелка" и карманные видеокамеры.

Безопасность и надежность

Разъемы с шагом 1,25 мм обеспечивают безопасность, защиту и производительность системы благодаря соединенным металлическим проводам и многочисленным точкам заземления, предотвращающим пожар, повреждение компонентов, перегрев и возможное поражение электрическим током.

Продукт не содержит запрещенных химических веществ в концентрациях, не соответствующих стандартам ROHS. Таким образом, с компонентами изделия можно работать при высоких температурах, необходимых для бессвинцовой пайки.

Тонкая и легкая бытовая электроника

Разъем Molex PanelMate 1,25 мм находит свое применение в таких устройствах, как:
Смартфоны

• Планшетные компьютеры
• Видеоигры
• Шифер
• Мини-планшет
• Видеокамера
• Экраны для телевизоров с плоскими панелями
• Сенсорная панель

Медицинское оборудование

Разъем Molex PanelMate 1,25 мм находит свое применение в следующем медицинском оборудовании, таком как:

• Плазменная дисплейная панель (PDP)
• Хирургический дисплей
• Дисплей операционной
• Жидкокристаллический дисплей с активной матрицей (AMLCD)
• Задняя проекция: Цифровая обработка света (DLP), ЖК-дисплей, LCOS
• Электронная бумага: E Ink, Gyricon
• Светоизлучающий диодный дисплей (LED)
• Органический светоизлучающий диод с активной матрицей (AMOLED)
• Дисплей с квантовыми точками (QLED)
