Разъемы Mini-Fit Jr. с шагом 4,2 мм

Серия SCT4201

Серия SCT4201 является заменой силовых разъемов Molex Mini-Fit Jr.™. Они выдерживают нагрузку до 9,0 А и идеально подходят для применения в системах "провод-провод" и "провод-плата", требующих гибкости конструкции.

Технические характеристики

СерияСерия SCT4201
Контактная площадка4,2 мм
Количество контактовОт 2 до 12, от 2*1 до 2*12 позиций
Текущий9A (AWG #16 - #24)
СовместимостьПерекрестные разъемы Molex серии 5557/5559

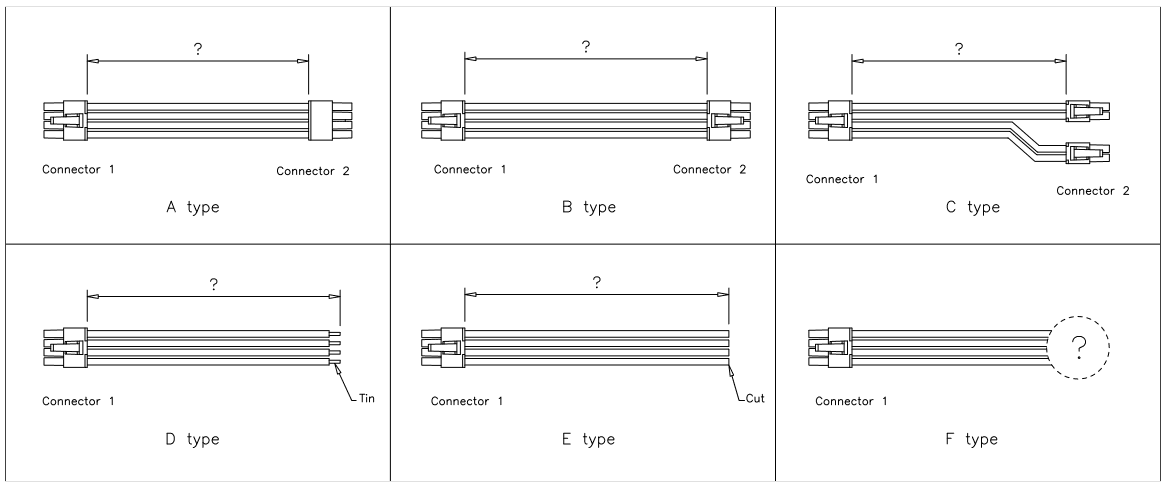

Кабельные сборки См.

Схема кабеля molex mini fit jr
Текущий рейтинг:9A
Номинальное напряжение:250V
Диапазон температур:-25°C~+85°C
Сопротивление контактов:15 м Омега Макс
Сопротивление изоляции:1000M Омега Мин
Выдерживаемое напряжение:1500 В переменного тока в минуту



Силовые разъемы Molex Mini-Fit Jr.™ с шагом 4,2 мм

Введение

  • Molex Mini-Fit Jr с шагом 4,2 мм предназначен для больших силовых соединений с высоким током и высокой плотностью размещения.
  • Обеспечивает номинальный ток до 9,0 А для американских проводов калибра #20 - #30.
  • Они предназначены для глухого соединения и выпускаются в типоразмерах 2-12 для одно- и двухрядного применения, например, в бытовой технике, офисном оборудовании, оборудовании промышленной автоматизации, промышленных сетях, серверах, маршрутизаторах и коммутаторах, монтируемых в стойку.
  • Этот разъем закрывается замком обжимного типа, разработанным компанией Scondar, и имеет специальную конфигурацию, которая предотвращает перевернутое введение.

Особенности Molex Mini Fit Jr

Высокая долговечность благодаря технологии защиты терминала (TPA) Molex Mini Fit Jr

Используя технологию Terminal Protection Assurance (TPA), компания Scondar производит Molex Mini-Fit 4,2 мм с улучшениями в корпусе разъема и конструкции контактов, которые помогают предотвратить разрушение соединения. Конструкции TPA обеспечивают надежное соединение за счет резервирования замков. Это способствует долговечности конструкции разъема, в котором клеммы могут быть вставлены должным образом без ухудшения их состояния из-за ненужного истощения тысячами вставок.

Оснащены решениями с уменьшенным усилием зацепления (RMF)

Как и Molex Micro Fit, MIni Fit Jr оснащен решениями RMF для снижения трения между контактами устройства и гнезда, что облегчает установку и извлечение устройства, в то же время устраняя необходимость в сложных механизмах, как в гнездах ZIF.

Разработаны для применения в слепых соединениях

Соединители Mini Fit Jr имеют глухие соединения, отличающиеся от других типов соединителей тем, что соединение происходит путем скольжения или защелкивания, что может быть выполнено без использования гаечных ключей или других инструментов.

Превосходная целостность сигнала

Этот тип решений идеально подходит для приложений, где требуется превосходная целостность сигнала с множеством надежных и повторяемых соединений на частоте 70 ГГц+. Решения со слепым соединением подходят для следующих систем:

  • Высокоскоростные цифровые интерфейсы испытательных головок
  • Стыковочные станции для плат датчиков
  • Высокоскоростное цифровое OEM-оборудование
  • Сопряжение систем радиочастотных каналов с тестерами
  • Автоматизированное измерение каналов объединительной платы или портов высокоскоростных сигналов

Клеммы Характеристика Углубленный дизайн

В центре контакта имеется углубление, которое обеспечивает надежный контакт и низкое сопротивление контакта в любое время.

Усовершенствования для надежных и прочных терминалов

Электрические сигналы и силовые решения надежно проходят через соединения в условиях высокого тока благодаря улучшенным клеммным соединениям.

Опция поверхностного монтажа (SMT), варианты с прессовой посадкой (PFT) или совместимые с поверхностным монтажом версии.

Технологии поверхностного монтажа (SMT) и прессового монтажа (PFT) отвечают различным требованиям для широкого спектра электрических/электронных схем. Технология Press Fit часто используется в больших соединениях с пайкой оплавлением.

Технология поверхностного монтажа (SMT) - это современная технология пайки, позволяющая наносить многочисленные электронные компоненты на печатную плату. Несмотря на то, что SMT является распространенным и широко используется в электронных системах, SMT имеет определенные ограничения по сравнению с PFT в зависимости от области применения. Scondar может предложить PFT или SMT вариант для удовлетворения ваших потребностей.

Оптимизированная функция защиты от поражения электрическим током

Благодаря усовершенствованию продукта, разъем способен выдерживать напряжение 1500 В переменного тока в минуту, что означает, что изоляция достаточна для защиты пользователя от поражения электрическим током, перегрева и возгорания.

Удобный в использовании, с полностью поляризованным корпусом

Компания Scondar улучшила конфигурацию этого разъема, чтобы предотвратить несовпадение вилки и розетки, вызывающее нагрузку на разъем.

Применяется в проводке шасси и трансмиссии

Разъем 4,2 мм Molex Mini Fit Jr от Scondar может использоваться для работы с переменным и постоянным током с номинальной силой тока 9,0 ампер и напряжением 250 вольт. Он применяется как в проводке шасси, так и в проводке электропередачи.

Полностью закрытый заголовок

Головка разъема обернута тонкой пластиковой направляющей, которая предотвращает ошибки при подключении кабеля и обеспечивает хорошее направление для сопрягаемого разъема.

Материал и отделка Savvy

Контакт коллектора изготовлен из медного сплава, покрытого оловом поверх фосфористой бронзы.

Корпус изготовлен из Nylon66 UL94V-0 натурального цвета слоновой кости. Эти корпуса могут быть как с выступами, так и без них.

Пластина изготовлена из нейлона66/46 UL94V-0.

Паяльные выступы изготавливаются из латуни, меди с покрытием или оловом. Эти два паяльных язычка обеспечивают надежное соединение заголовка с печатной платой и служат в качестве разгрузки от натяжения для хвостов припоя SMT, сводя к минимуму вероятность разрушения паяных соединений.

Широкий диапазон температур при относительно низком сопротивлении изоляции и контактов

Сопротивление изоляции и контактное сопротивление составляют 1000 мегаом в минуту минимум и 15 мегаом максимум, соответственно.

Диапазон температур для этого разъема составляет от -25 до +85 градусов Цельсия. Этот диапазон основан на повышении температуры при увеличении тока.

Упаковка товара

Корпус и пластины поставляются по 1000 штук в упаковке.

Для терминала предлагается упаковка по 15 000 штук в мешке.

Для жгута проводов, вы можете попросить пользовательские материалы с 1000 шт.

Преимущества Molex Mini Fit Jr

Электроника с высокой плотностью и высокими требованиями к току

Разъемы Mini Fit Jr размером 9,6 мм x 15,1 мм x 19,6 мм оправдывают свои габариты высоким током, который они обеспечивают в системах распределения питания.

Безопасность и надежность

Разъемы Mini Fit Jr компании Scondar обеспечивают безопасность, защиту системы и производительность благодаря соединенным металлическим проводам и нескольким точкам заземления, предотвращающим пожар, повреждение компонентов, перегрев и возможное поражение электрическим током.

Соответствует требованиям ROHS

Продукт не содержит запрещенных химических веществ в концентрациях, не соответствующих стандартам ROHS. Таким образом, с компонентами изделия можно работать при высоких температурах, необходимых для бессвинцовой пайки.

Применение Molex Mini Fit Jr

Автомобили, тяжелые военные и морские суда

Mini-fit Jr подходят для автомобильных соединений и рассчитаны на эксплуатацию в жестких и суровых условиях.

Современные компьютеры, ноутбуки и гаджеты

Он может использоваться во всех типах печатных плат, проекторах, мощных приложениях, компьютерах, струйных аппаратах, ноутбуках, банкоматах, ЖК-дисплеях, системах безопасности, цифровых камерах, сотовых телефонах, сканерах, медицинском оборудовании, дактилоскопических машинах, таксометрах, автомобилях, источниках питания для устройств связи и многом другом.

Материнские платы

Материнская плата компьютера содержит множество важнейших компонентов, таких как центральный процессор (CPU), память и разъемы для устройств ввода и вывода. Разъемы Mini Fit Jr. обеспечивают высокую производительность электронной системы в качественных материнских платах.

Вы можете легко найти Mini Fit Jr от Scondar в большинстве материнских плат Advanced Technology EXtended (ATX), microATX, Mini ATX, FlexATX и Extended ATX.
