Разъемы Micro-Fit с шагом 3,0 мм

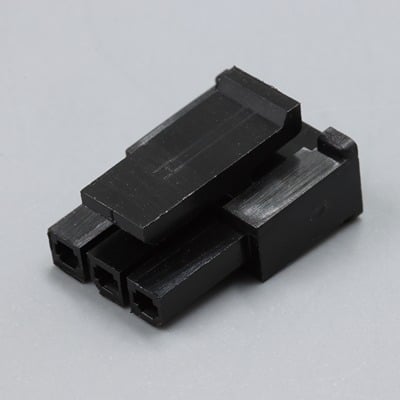

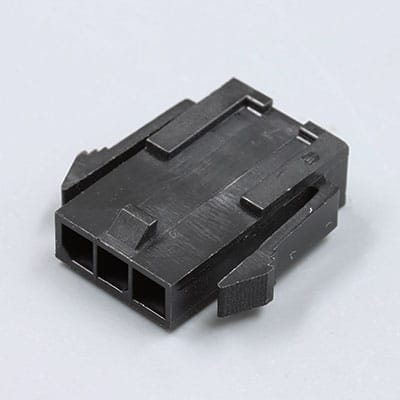

Серия SCT3001

Серия SCT3001 является заменой разъемов Molex Micro-Fit 3.0™ с шагом 3,0 мм. Система разъемов высокой плотности и низкого энергопотребления доступна в конфигурациях "провод-провод" и "провод-плата".

Технические характеристики

Серия Серия SCT3001
Контактная площадка 3,0 мм
Количество контактов От 1 до 12, от 2*1 до 2*12 позиций
Текущий 5A (AWG #20 - #24)
Совместимость Серия микрофитинговых разъемов Cross Molex

Кабельные сборки См.

Molex Micro Fit Cable Diagram

Общая спецификация

Текущий рейтинг:5A
Номинальное напряжение:250V
Диапазон температур:-40°C~+105°C
Сопротивление контактов:10 м Омега Макс
Сопротивление изоляции:1000M Омега Мин
Выдерживаемое напряжение:1500 В переменного тока в минуту

Molex Micro-Fit 3.0mm™ Connectors

Введение

  • This connector is a unique connector precisely built for larger power connections. Unlike the other connectors, Micro-Fit is rarely used in consumer electronics, but rather, on more complex systems in which its small size and high current capacity is highly benefited.
  • Delivers a current rating up to 5.5 A for American Wire Gage (AWG) #20 – #30.
  • They are designed for blind-mating applications available in 2-24 circuit sizes for single and dual row applications such as computer motherboards, automotive PC power supply, HP printers and Cisco routers.
  • Этот разъем закрывается замком обжимного типа, разработанным компанией Scondar, и имеет специальную конфигурацию, которая предотвращает перевернутое введение.

Features of Molex Micro-fit

High Durability, Low Mating Force

Utilizing Terminal Protection Assurance(TPA) Technology, Scondar manufactures Molex Micro Fit 3.0mm with enhancements in its connector housing and contact design to help prevent connection failure. TPA designs offer overlooked connection solution by providing locking redundancy. This promotes durable connector design in which terminals can be inserted properly without degradation from unnecessarily exhausting them with thousands of insertions.

Оснащены решениями с уменьшенным усилием зацепления (RMF)

Reduced Mating Force (RMF) solutions are also achieved in Scondar’s Micro Fit designs with lower friction force between the contacts of the device and the socket, making insertion and removal of the device easier, while at the same time eliminating the need for the complex mechanisms such as in ZIF sockets.

Разработаны для применения в слепых соединениях

Micro-Fit 3.0 BMI Connectors have blind mated connections, differentiated from other types of connectors by the mating action that happens through a sliding or snapping action which can be accomplished without wrenches or other tools.

Превосходная целостность сигнала

Этот тип решений идеально подходит для приложений, где требуется превосходная целостность сигнала с множеством надежных и повторяемых соединений на частоте 70 ГГц+. Решения со слепым соединением подходят для следующих систем:

  • Высокоскоростные цифровые интерфейсы испытательных головок
  • Стыковочные станции для плат датчиков
  • Высокоскоростное цифровое OEM-оборудование
  • Сопряжение систем радиочастотных каналов с тестерами
  • Автоматизированное измерение каналов объединительной платы или портов высокоскоростных сигналов

Усовершенствования для надежных и прочных терминалов

Электрические сигналы и силовые решения надежно проходят через соединения в условиях высокого тока благодаря улучшенным клеммным соединениям.

Опция поверхностного монтажа (SMT), варианты с прессовой посадкой (PFT) или совместимые с поверхностным монтажом версии.

Surface Mount (SMT) and Press Fit (PFT) both meet different needs for a broad range of electrical/electronic circuits. Press Fit Technology is often used in big connections with a reflow soldering process. Surface mounting technology (SMT) is a state of the art soldering process step applying numerous electronic components to a PCB. While SMT option is common and widely used in electronic systems, SMT has certain limitations over PFT depending on application. Scondar can offer PFT or SMT option to meet your application need.

Оптимизированная функция защиты от поражения электрическим током

Благодаря усовершенствованию продукта, разъем способен выдерживать напряжение 1500 В переменного тока в минуту, что означает, что изоляция достаточна для защиты пользователя от поражения электрическим током, перегрева и возгорания.

Удобный в использовании, с полностью поляризованным корпусом

Компания Scondar улучшила конфигурацию этого разъема, чтобы предотвратить несовпадение вилки и розетки, вызывающее нагрузку на разъем.

Применяется в проводке шасси и трансмиссии

Scondar’s 3.0 mm Molex Micro Fit can be used for AC and DC operations with a rated current of 5.5 amperes and 250 Volts. It is applicable in both chassis wiring and power transmission wiring.

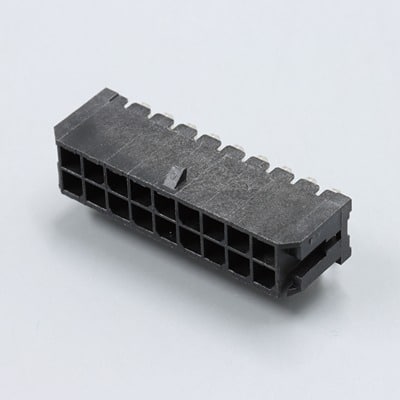

Полностью закрытый заголовок

Головка разъема обернута тонкой пластиковой направляющей, которая предотвращает ошибки при подключении кабеля и обеспечивает хорошее направление для сопрягаемого разъема.

Материал и отделка Savvy

Контакт коллектора изготовлен из медного сплава, покрытого оловом поверх фосфористой бронзы.

Корпус изготовлен из Nylon66 UL94V-0 натурального цвета слоновой кости. Эти корпуса могут быть как с выступами, так и без них.

Пластина изготовлена из нейлона66/46 UL94V-0.

Паяльные выступы изготавливаются из латуни, меди с покрытием или оловом. Эти два паяльных язычка обеспечивают надежное соединение заголовка с печатной платой и служат в качестве разгрузки от натяжения для хвостов припоя SMT, сводя к минимуму вероятность разрушения паяных соединений.

Широкий диапазон температур при относительно низком сопротивлении изоляции и контактов

There’s a dimple at the center of the contact which ensures positive contact and low contact resistance at all times. Insulation resistance and contact resistance are of 1000 Mega ohm per minute minimum and 10 Mega ohm maximum, respectively.

The temperature range for this connector is -40 degrees centigrade to +80 degrees centigrade. This range is based on the rise of temperature with increasing current.

Упаковка товара

Корпус и пластины поставляются по 1000 штук в упаковке.

Для терминала предлагается упаковка по 15 000 штук в мешке.

Для жгута проводов, вы можете попросить пользовательские материалы с 1000 шт.

Advantage of Molex Micro-fit

Small electronics with high current requirements

One of the strongest advantage of the Micro Fit series is its applicability in delivering the high current requirement in electronics with supplying high power.

Безопасность и надежность

Scondar’s Micro Fit connectors ensure safety, system protection and performance with its bonded metallic conduits and multiple grounding points preventing fire hazards, component damage, overheating and possible electrocution.

Соответствует требованиям ROHS

Продукт не содержит запрещенных химических веществ в концентрациях, не соответствующих стандартам ROHS. Таким образом, с компонентами изделия можно работать при высоких температурах, необходимых для бессвинцовой пайки.

Application of Molex Micro-fit Connector

Разъемы материнской платы

The Motherboard of a computer holds together many of the crucial components such as the central processing unit (CPU), memory and connectors for input and output devices. Microfit connectors ensure high performance electronic system in quality motherboards.

You can easily find Scondar’s Microfit in most ITX Motherboards, in which its functionality is best described for solid performance in a small footprint, and low power consumption (less than 100 Watts).

Разъемы принтера

The 3.0mm Microfit can also be seen in most printers

Автомобильные разъемы для ПК

Smart, high power automotive PC power supply garners its capabilities from quality Microfit connectors, designed for general purpose battery powered applications. These are manufactured to provide power and to control the motherboards’ switch based on ignition status.

Solar Panels

Microfit can also be commonly found in a solar array. A solar array is connected to each other, and to inverters through connectors to produce a successful flow of electricity.
