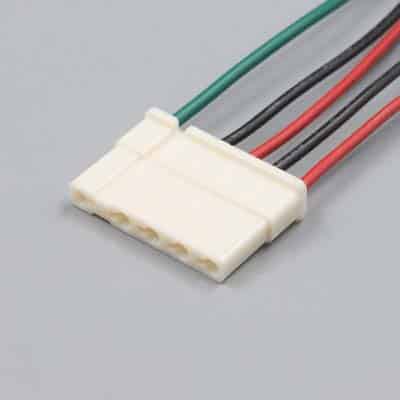

Разъемы JST V с шагом 7,5 мм

Серия SCT7501

SCT7501 - это замена разъемов JST серии V с шагом 7,5 мм, соединяющих провода с платой. Разъем V имеет конструкцию, предотвращающую неправильное подключение. Один из контактов находится на расстоянии 7,5 мм от соседнего контакта, а расстояние между остальными контактами составляет 5,0 мм.

Технические характеристики

СерияСерия SCT7501
Контактная площадка7,5 мм
Количество контактовОт 2 до 6 позиций
Текущий7A (AWG #20 - #26)
СовместимостьСерия разъемов Cross JST V
Текущий рейтинг:7A
Номинальное напряжение:250V
Диапазон температур:-25°C ~ +85°C
Сопротивление контактов:20 м Омега Макс
Сопротивление изоляции:1000M Омега Мин
Выдерживаемое напряжение:1500 В переменного тока в минуту

Представляем вам разъемы JST V: Где универсальность сочетается с надежностью

Разъемы JST V разработаны для использования в различных приложениях и обеспечивают номинальный ток 7 А и номинальное напряжение 250 В. Эти разъемы надежно работают в широком диапазоне температур от -25°C до +85°C, а низкое максимальное контактное сопротивление в 20 мОм обеспечивает эффективную электропроводность. Они также отличаются исключительным сопротивлением изоляции, составляющим не менее 1000 МΩ, и выдерживают напряжение до 1500 В переменного тока в минуту, что делает их надежным выбором для различных электрических соединений.

Особенности JST V:

1. Универсальные варианты схем: Серия разъемов JST V предлагает широкий спектр вариантов схем, позволяющих подключать от двух до шести цепей. Независимо от того, требуется ли вам простое соединение "точка-точка" или более сложное многоконтурное решение, разъемы обеспечивают универсальность, необходимую для различных приложений.

2. Предотвращение обратного подключения: Эти разъемы имеют продуманную конструкцию, обеспечивающую безопасность и надежность. Одна контактная позиция стратегически расположена на расстоянии 7,5 мм от соседней позиции, в то время как другие позиции имеют шаг 5,0 мм. Такая продуманная компоновка эффективно предотвращает риск обратного соединения между розеткой и коллектором, снижая вероятность ошибок при сборке и повышая надежность соединения.

Приложения JST V:

- Потребительская электроника: Разъемы JST V идеально подходят для широкого спектра бытовых электронных устройств, включая смартфоны, планшеты и ноутбуки. Их универсальность и защита от обратного подключения делают их ценным выбором в этих приложениях.

- Автомобильная промышленность: В автомобильной промышленности, где точность и безопасность имеют первостепенное значение, разъемы используются в различных электрических системах, предотвращая ошибки при сборке и обеспечивая надежные соединения.

- Промышленная автоматизация: Оборудование для промышленной автоматизации полагается на разъемы JST V для надежных соединений в условиях повышенной вибрации и движения. Функция предотвращения обратного соединения добавляет дополнительный уровень надежности.

Преимущества JST V:

- Повышенная безопасность: Уникальная компоновка разъемов сводит к минимуму возможность обратного подключения, уменьшая количество ошибок при сборке и повышая безопасность в различных областях применения.

- Универсальность: Разъемы JST V с возможностью подключения от двух до шести цепей подходят для широкого спектра приложений, упрощая выбор компонентов.

- Эффективность использования пространства: Компактная конструкция этих разъемов не занимает много места, что делает их подходящими для приложений с ограниченным пространством печатной платы.

- Надежный механизм блокировки: Эти разъемы оснащены надежным механизмом блокировки, обеспечивающим стабильное и надежное соединение даже в сложных условиях эксплуатации.

Повысьте качество своих соединений с помощью разъемов, разработанных для сочетания универсальности и надежности и подходящих для широкого спектра применений.

Конечно, не стесняйтесь выбирать SCT7501, поскольку он является надежной и экономичной альтернативой разъему JST V. Мы с нетерпением ждем возможности предоставить вам превосходные решения для подключения. Если у вас есть вопросы или вам нужна помощь, пожалуйста, обращайтесь к нам.
