Разъемы с шагом 2,0 мм

Разъем с шагом 2,0 мм (0,079 дюйма)

Что такое коннектор с шагом 2,0 мм

Компактные разъемы Scondar с шагом 2.0 Pitch основаны на шаге 0.079" и рассчитаны на 250 В переменного тока при максимальном в отрасли токе 3.0 А. Благодаря размеру провода от 30 до 22 AWG и наличию до 40 позиций, разъемы с шагом 2,0 подходят для подключения сигнальных и маломощных плат ПК, когда пространство ограничено.
Все разъемы Scondar с шагом 2,0 имеют два уровня механической и электрической надежности: Фрикционная защелка предотвращает вибрацию корпуса разъема и зачехленного коллектора, а дополнительное устройство обеспечения положения клемм (TPA) помогает обеспечить посадку клемм.
Scondar предлагает разъемы с шагом 2.0 100%, совместимые с оригинальными брендами, такими как JST PH и PHD Connector, Molex MicroBlade, JAE IL-S series, Yeonho, AMP, Hirose и разъемы Dupont DF11.

Разъем Molex MicroBlade

MicroBlade - это ведущая система разъемов Molex для соединения проводов с платой и проводов с шагом 2,0 мм, обеспечивающая гибкость конструкции благодаря множеству вариантов заголовков и идеально подходящая для различных приложений во многих отраслях, таких как DVD-плееры/рекордеры и цифровые камеры. Как и PicoBlade, этот разъем имеет литую оболочку, предназначенную для высокоплотных, высокоскоростных жгутов и многолюдных приложений, выдерживающих большие нагрузки и механическое напряжение.
Этот разъем имеет верхний вход и боковой вход высотой 4,35 мм и глубиной 9,35 мм, обеспечивает ток 2,0 А AC/DC и доступен для цепей 2-15, принимая диапазон от 24 AWG до 30 AWG. Он имеет поляризованное соединение, которое предотвращает любое неправильное сопряжение жгута проводов с коллектором.

Разъем JST PH

Разъемы серии JST PH диаметром 2,0 мм - это низкопрофильные и компактные компоненты, обеспечивающие надежную работу в условиях высокой плотности подключения к печатным платам. Он специально разработан для жестких условий эксплуатации, часто подвергающихся воздействию тепла и вибрации, например, в тяжелом оборудовании и аккумуляторах.
Обеспечивая ток до 2,0 А и напряжение 250 В, он применим для AWG 24-28. Он заключен в замок обжимного типа и имеет полностью поляризованную конфигурацию, которая предотвращает перевернутую вставку. Конфигурация с верхним входом занимает минимум 8 мм x 4,5 мм монтажной высоты и ширины, соответственно; а конфигурация с боковым входом занимает минимум 4,8 мм x 9,6 мм монтажной высоты и ширины, соответственно.

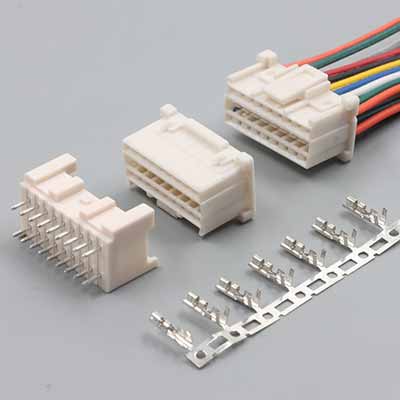

Разъем JST PHD

Этот двухрядный соединитель проводов на плату с шагом обжима 2,0 мм предназначен для высокоплотных и низкопрофильных соединений с толщиной печатной платы до 1,6 мм.
Серия JST PHD обеспечивает более высокий номинальный ток, чем серия PH, - до 3,0 А при 250 В. Применяется для AWG 22-28. В конфигурации с верхним входом монтажная высота и ширина составляют не менее 8 мм x 5 мм соответственно; в конфигурации с боковым входом монтажная высота и ширина составляют не менее 5 мм x 11,8 мм соответственно.

Разъем JAE IL-S

Разъемы IL-S Seriies - это низкопрофильные разъемы с обжимными гнездовыми контактами, позволяющими быстро и просто выполнять полуавтоматическую заделку. Они имеют коробчатый тип контактной головки, предотвращающий рассогласование, и конструкцию, препятствующую намоканию флюса. IL-S также выпускаются с прямыми, прямоугольными и нижними сквозными отверстиями с шириной верхнего входа 4,6 мм и высотой 7,5 мм и боковым входом шириной 9,2 мм и высотой 4,6 мм.
Количество контактов варьируется от 2 до 15, обеспечивая номинальный ток 3 Ампер на контакт при рабочем напряжении 300 В переменного тока, 400 В постоянного тока для AWG #22 - #28 при максимальной толщине печатной платы 1,6 мм и температурном диапазоне от -40 до 85 градусов Цельсия.

Коннектор Ёнхо 2.0

Этот низкопрофильный разъем с поляризованной конструкцией и обжимным стилем совместим с SMT, рассчитан на 3,0 А AC/DC, 250 вольт и подходит для проводов 24-30 AWG. Контакты выполнены из луженой фосфористой бронзы, обеспечивающей надежность передачи сигнала. Его компоненты, такие как корпус и заголовок, отлиты из 94V- 0 PBT и идеально подходят для прочных электронных устройств, выдерживающих нагрузки окружающей среды, и соответствуют стандартам RoHS.
Диапазон рабочих температур серии составляет от -25 C до +85 C, включая повышение температуры при подаче электрического тока. Она предлагается в 2-16 положениях. Кроме того, серия поставляется с инструментами для заделки.

Разъем AMP 2.0

Разъем TE AMP с шагом 2,0 предлагается с закрытыми или незакрытыми головками в конфигурациях для поверхностного монтажа и сквозных отверстий. Этот разъем доступен в одно- или двухрядной конфигурации с квадратными стойками .025″ и номинальным током 3 ампера на контакт.
TE AMP может использоваться в различных приложениях с высокой плотностью упаковки в прямоугольных соединениях "провод-плата". Шаг 2,0 мм позволяет эффективно использовать площадь печатной платы. Механическое крепление выводов к плате обеспечивается ненавязчивыми металлическими прижимами, предназначенными для 1,6-миллиметровых печатных плат. Для поддержки на поверхностях имеются металлические выступы. Этот разъем представлен в 2-16 позициях, а заголовки имеют поляризацию для предотвращения смещения при сопряжении.

Разъем Hirose серии DF11

DF11 - это компактный двухрядный контакт с шагом 2 мм, занимающий около 5 мм в ширину. Он может обеспечить такую же реализацию сигналов по сравнению с обычным однорядным контактом. Этот тип серийных разъемов доступен для методов смещения изоляции и обжима. Применяемые провода - от AWG #22 до #30. Головка для поверхностного монтажа (SMT) специально разработана для предотвращения отслаивания припоя благодаря прочному металлическому креплению.
При использовании автоматического смещения изоляции можно легко подключить несколько жгутов, что сокращает человеко-часы и исключает ручной труд. Hirose DF11 может выдавать ток до 2,0 А при 250 В переменного/постоянного тока.

Коннектор Dupont 2.0

Серия Dupont с шагом 2,0 мм - это низкопрофильные разъемы, доступные в однорядной или двухрядной конфигурации и предназначенные для применения в кабельных системах "провод-плата" с высокой плотностью контактных площадок SMT. Корпус с фрикционным замком обеспечивает надежное соединение. Эта серия обеспечивает номинальный ток 2A, 250 В переменного/постоянного тока при максимальной толщине печатной платы 1,6 мм и для проводов калибра AWG #24 - AWG #30.
Компоненты разъемов с шагом 2,0 мм

Жилье

Корпус разъема обеспечивает электрическую изоляцию между контактами и между контактом и внешней цепью. Диэлектрическое выдерживаемое напряжение (DWV) обычно проверяет номинальное напряжение разъема.
Хорошо продуманный корпус удерживает контакты разъема, обеспечивая беспроблемное сопряжение и рассоединение. Расстояние между контактами также фиксируется корпусом. Ползучесть (расстояние электрического прослеживания по поверхности) и зазор (линейное расстояние "прямой видимости") также поддерживаются корпусом.
Корпус продуман таким образом, чтобы обеспечить эффективную передачу сигналов и энергии и в то же время обеспечить определенный уровень защиты электрических контактов от воздействия окружающей среды.
Scondar изготавливает корпус из нейлона 66 - материала, который широко используется, когда требуется высокая механическая прочность, жесткость, стабильность при изменении температуры. Именно поэтому все разъемы Scondar выдерживают широкий диапазон температур от -25 до 85 градусов Цельсия.
Кроме того, корпус отливается из натуральной слоновой кости по стандарту UL94V0 и соответствует требованиям RoHS, что позволило пройти тест на воспламеняемость электроники. Таким образом, разъемы производства Scondar идеально подходят для использования в прочных электронных устройствах, выдерживающих высокие нагрузки окружающей среды. Кроме того, корпус может поставляться как с выступами, так и без них, в зависимости от потребностей и спецификаций заказчика.

Заголовок

Контакт коллектора изготовлен из медного сплава, покрытого оловом поверх фосфористой бронзы.

Терминал

Клеммы разъемов Scondar изготовлены из фосфористой бронзы с лужением. Толщина клемм составляет 0,12-0,15 мм в зависимости от типа разъема 2,0 мм, а стандартные катушки - 20 000 штук на катушку.

Оловянное покрытие

Оловянное покрытие менее дорогостоящее и, как правило, применяется в устройствах с силой тока более 0,5 А, где требуется высокая цикличность.

Фосфористая бронза

Фосфористая бронза прочнее латуни и обладает лучшими пружинящими свойствами, что позволяет использовать ее в небольших контактах, где лучше всего использовать ее механические свойства. Этот материал обычно используется в сигнальных разъемах с малым и средним шагом и разъемах умеренной мощности.

Обеспечение качества компонентов

Как Scondar делает надежные и совместимые разъемы 100%
Качество лежит в основе стандартов Scondar, где производство сертифицировано по стандартам UL и ISO 9001:2008. Scondar гарантирует, что материалы и компоненты всегда отвечают требованиям заказчиков благодаря номеру файла UL и сертификации ISO.
Сборки проходят испытания 100%, гарантирующие надежность и соответствие требованиям. В зависимости от типа кабельной сборки применяется целый ряд соответствующих испытаний. Примерами являются: Короткое замыкание или обрыв, прерывистое замыкание, неправильное подключение. Hi-Pot, статическая нагрузка для снятия напряжения, испытание на изгиб, усилие отрыва обжима, усилие удержания контакта в корпусе и твердость пластика.
Отдельные дискретные провода очищаются от изоляции, обжимаются, а затем вставляются в корпус с внутренней стороны для завершения сборки. Готовый узел сопрягается с наружным коллектором печатной платы, который предлагает варианты замковых, фиксированных и поляризованных разъемов.

Жгут проводов/кабель в сборе

Во многих случаях жгуты проводов или кабельные сборки необходимы для сжатия массы проводов, протянутых на большое расстояние. Скрепление проводов в кабельные сборки позволяет лучше защитить их от негативного воздействия вибраций, истирания и влаги.
Провода Scondar выпускаются в негибком жгуте, что позволяет оптимизировать пространство и обеспечить безопасность, сократить время монтажа и стандартизировать процесс установки электронных схем. Их позитивная защелка обеспечивает лишь незначительное увеличение усилия отсоединения клемм.
Реализованные в разъемах решения для "слепого" сопряжения позволяют соединять системы разъемов без визуального выравнивания. Серия разъемов Scondar имеет сверхпрочную конструкцию с кожухом, обеспечивающую положительную поляризацию для облегчения применения глухого сопряжения. Scondar полностью соответствует спецификациям системы разъемов для глухих соединений, что обеспечивает более эффективную систему соединения и помехоустойчивость.

Калибр провода

Для 2,0-миллиметровых разъемов толщина проводов, которые могут быть использованы при номинальном токе и напряжении, находится в диапазоне AWG #22-30. В следующей таблице представлены характеристики этих калибров проводов.
